KD-180 Stalowa-200 Viehanhaenger

Tridem Sandmuldenkipper
Typ: TSM 330

serienmäßige Ausrüstung:

  • Zweikreis Druckluftbremsanlage mit automatisch lastabhängigem
    Bremskraftregler (ALB)
  • hydraulisch gefederte Zugdeichsel für Oben – oder Untenenanhängung
  • Zugdeichsel hydraulisch höhenverstellbar
  • 3 BPW Bremsachsen
  • 1. und 3. Achse hydraulisch Zwangsgelenkt
  • hydraulisch gefedertes Achsaggregat mit geländegängigem Achsausgleich
  • großdimensionierter hydraulischer Unterflurkippzylinder aufgehängt in einem Kardanring
  • hydraulischer Stützfuss mit Handpumpe
  • eigene Bordhydraulik, angetrieben über Zahnradpumpe 1 000 U/min.
  • Weitwinkelgelenkwelle WWE 2380
  • gekantete Eckwanne aus Qualitätstahl S 355 zur maximalen Ausladung
  • Seitenpfosten durchgängig verschweißt
  • hydraulisch öffnende und schließende Muldenrückwand
  • Unterfahrschutz aus Rundrohr
  • Beleuchtungsanlage laut StVZO
  • Warntafel (Überbreite) linke und rechte Seite
  • Schutzgitter vor den Lampengläsern
  • Sandstrahlung der Stahlteile vor dem Lackierverfahren
  • Korrosionsschutz durch 2K Haftgrundierung und 2K Decklackierung, Fahrgestell rot RAL 3 000, Aufbau grün RAL 6 000
  • TÜV Gutachten mit Herstellerbegleitschreiben für Zulassungsstelle
tsm-330-01
tsm-330-02
tsm-330-03

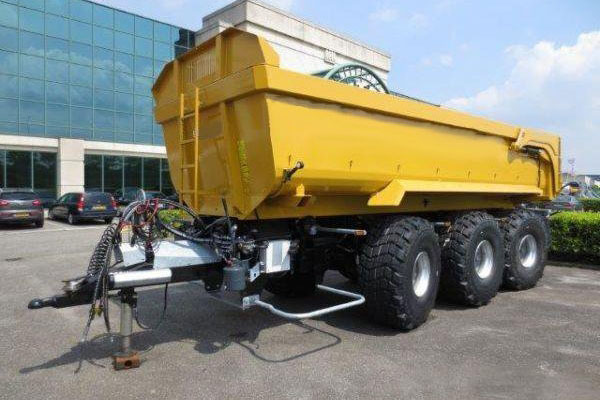

tsm-330-04

Technische Daten:

Typ: TSM 330

zulässiges Gesamtgewicht: 34 000 kg
Eigengewicht ca.: 11 000 kg
Nutzlast ca.: 23 000 kg
Stützlast: 4 000 kg
benötigte Ölmenge (eigene B.h. Serie): 68 ltr.
Gesamtlänge (A) ca.: 8 350 mm
Plattformhöhe bei Serienbereifung (E) ca.: 1 500 mm
Muldeninnenmaß (D x B): 6 750 x 2 450 mm
Bordwandhöhe (C): 1 200 mm
Stahlboden / Seitenwände: 8 mm / 8 mm
Kippwinkel ca.: 55° Grad
Inhalt ca.: 20,00 m³
Achsspurweite: 1 900 mm
Achsquerschnitt: 150 mm
Bremstrommel: 410 x 180 mm
Radanschluss: 10 / M 22 x 1,5 mm
Achsanzahl: 3
Bereifung: 15 R 22,5
Sandmulde

Zusatzausrüstung:

Typ: TMK 210

Holzbalken aus Hartholz rundum
elektronische Achssteuerung
original Tridec HD-O schwere Triangle Aufhängung mit 3 BPW Bremsachsen
¼ Kotflügel aus Kunststoff vorne und hinten
automatische Anhängekupplung mit großem Fangmaul
Brems-, Licht- und Hydraulikanschluss für den 2. Anhänger
Stahlboden und Seitenwände aus HARDOX
Halbrundmulde mit Boden und Seitenwände aus HARDOX
Aluminium Abdeckung
elektronische Wiegeeinrichtung mit LCD Display
Drucker für Wiegeeinrichtung
Bereifung BKT 550 / 60 x 22,5
Bereifung Alliance 600 / 55 x 26,5
Trelleborg 680 / 55 R 26,5
Bereifung Michelin 710 / 50 R 26,5
